方案简介

本系统依托物联网、边缘计算与工业通信技术，采用端-边-云协同架构，基于瑞芯微RK系列国产硬件搭建厂区一体化电力监控平台。系统符合电力行业相关规范，针对工厂高压柜、低压配电柜、变压器、UPS、电缆线路、动力回路等供配电设施，实现遥测、遥信、遥控、故障告警、电能分析一体化管控。平台覆盖总配电房、车间分电柜、产线动力回路三级监测体系，集成电气参数采集、状态监视、故障预警、电能质量分析、继电保护联动、智能报表、远程运维等功能，可对接工厂SCADA、MES、能耗平台及上级电力监管系统。适配新建工厂配电系统配套、老旧配电室智能化改造，助力企业实现配电运维无人值守、隐患提前预判，保障全厂供电安全、稳定、高效运行。

方案背景

电力系统是工厂生产运转的核心命脉，传统配电室多依赖人工定时巡检、现场抄表，存在监测点位覆盖不全、数据滞后、人为误差大等问题。电压异常、电流过载、三相不平衡、漏电、短路、跳闸等电气故障无法提前预警，极易引发设备损坏、产线停产，甚至造成安全事故。同时，配电回路分散、设备独立运行，电气运行数据、故障记录依靠纸质存档，查询追溯困难；老旧配电设备缺少联网能力，难以融入智慧工厂管控体系，运维效率低、安全风险高。本系统打通配电全链路数据，构建实时监测—异常告警—故障研判—台账管理—远程运维全闭环体系，全面提升工厂供配电安全与智能化水平。

核心功能

1. 全回路电气参数实时采集

7×24小时不间断监测三相电压、电流、功率、功率因数、频率、电能、谐波等参数，同步采集断路器、隔离开关、接触器等设备分合闸状态，完整掌握高低压配电回路运行工况。

2. 设备状态与环境综合监视

监测变压器温度、柜内温湿度、烟感、水浸、门禁等配套状态，全方位覆盖配电室运行环境，防范高温、漏水、非法闯入等次生风险。

3. 多级故障告警与事件推送

支持自定义电气阈值，出现过载、欠压、过流、漏电、谐波超标、开关变位等异常时，现场触发声光告警，同时通过平台弹窗、短信、移动端 APP 同步推送信息，分级标注故障点位与类型，支持事件全程记录、闭环处置。

4. 电能质量分析与统计

自动进行负荷分析、峰谷用电统计、谐波分析，生成日 / 月 / 年电能报表、负荷曲线，为用电优化、负荷调配、电费核算提供数据支撑。

5. 远程操控与联动保护

具备远程分合闸、回路投切功能，可配合继电保护逻辑实现故障自动切断，缩短停电范围与处置时间，提升配电系统自愈能力。

6. 全数据存储与溯源台账

运行数据、告警事件、操作记录本地 + 云端双备份，数据防篡改、长期可查，自动生成巡检台账、故障报表、运维日志，满足电力运维核查要求。

7. 多系统互联互通

兼容Modbus、IEC 104等主流电力通信协议，支持以太网、无线等多种组网方式，可无缝对接工厂SCADA、MES、能源管理平台，实现数据共享、联动管控。

8. 工业级硬件与远程运维

基于瑞芯微工业级硬件开发，强抗电磁干扰、宽温运行，适配配电室复杂工况；支持终端远程自检、参数配置、固件OTA升级，减少现场运维工作量。

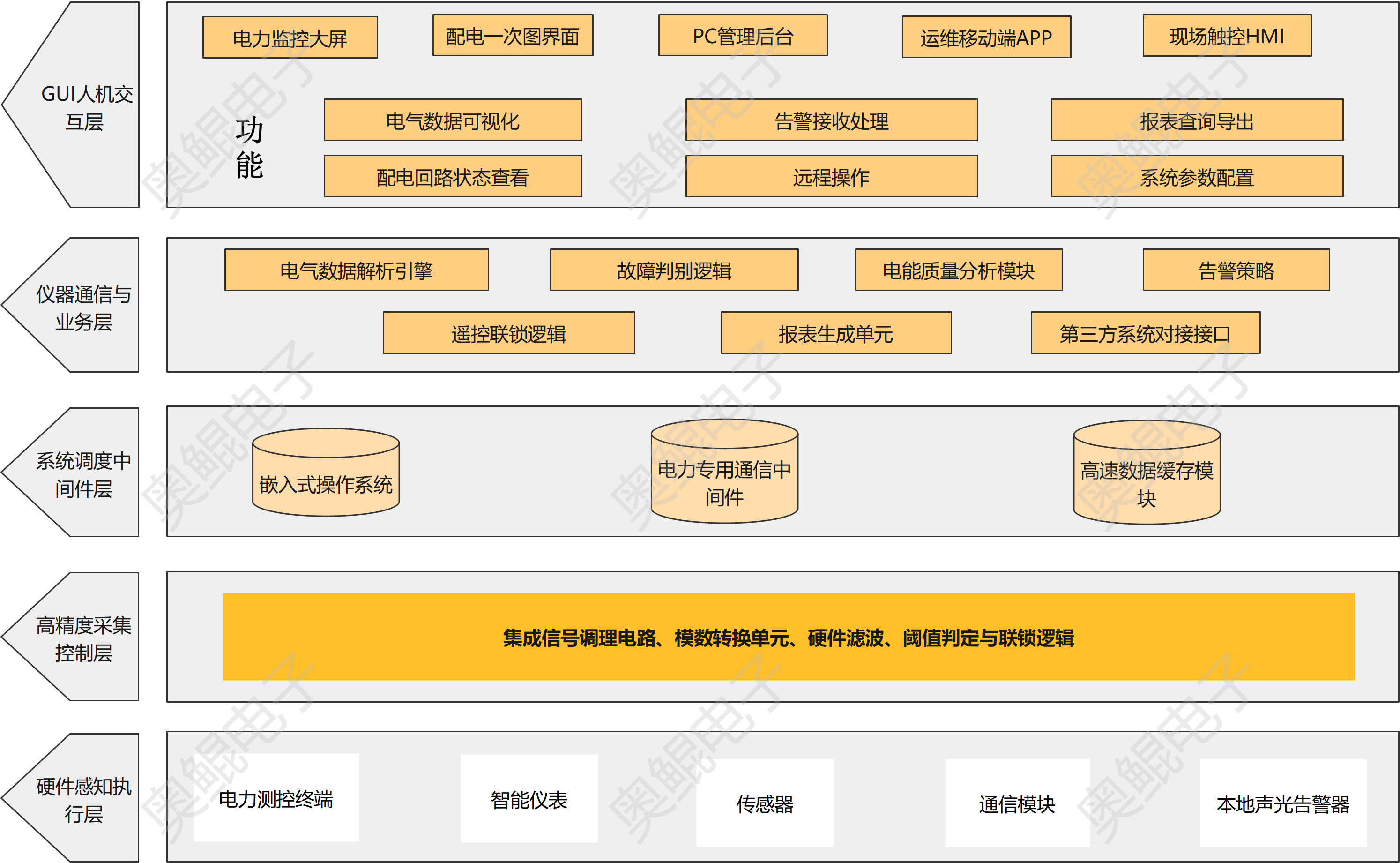

方案架构

应用场景

1. 综合制造工厂配电系统

机械、五金、装备制造等厂区高低压配电室、车间动力配电柜整体监控，保障生产主回路稳定供电。

2. 高耗能企业变配电所

冶金、化工、建材等高能耗厂区，针对大容量变压器、高压柜、大功率动力回路专项监测。

3. 自动化产线配电区域

智能车间、机器人产线、流水线专用供电回路监控，避免电气故障造成整线停机。

4. 园区集中配电房

产业园区、标准厂房总配电中心、分区配电柜统一管控，实现多用户配电集中管理。

5. 老旧配电室智能化改造

传统人工值守配电室，在不改动原有主回路前提下，快速完成监测终端与网关部署，低成本实现无人值守升级。
